Daikin Altherma 3H HT pentru locuințe cu o suprafață de 160-260mp
Disponibil la comandă
Tip alimentare: trifazic
Descriere
- În funcționarea numai în pompă de căldură,unitatea exterioară introduce o temperatură a apei de ieșire de 70 °C la otemperatură exterioară de -15 °C
- Unitatea exterioară extrage căldura din aerulexterior, chiar și la -28 °C
- Designul suplu al unității se integrează cu alte aparate electrocasnice.
Alegerea unui produs R-32 reduce impactulasupra mediului cu 68% în comparație cu R-410A și conduce la scăderea directă aconsumului de energie datorită eficienței sale energetice înalte, implicând ocantitate de agent frigorific mai mică cu 30%
- La o temperatură exterioară de -15 °C,unitatea exterioară limitează pierderea de capacitate de încălzire
- Includerea tuturor componentelor hidrauliceexclude utilizarea de componente de la producători terți
- Dimensiunile compacte permit instalareaîntr-un spațiu redus, nefiind necesare spații laterale.
- Designul suplu al unității se integrează cualte aparate electrocasnice.
- Combinați cu un rezervor din oțel inoxidabilsau cu un boiler de apă caldă menajeră ECH2O.
- Configurare rapidă în 9 pași cu un expert cuinterfață color la rezoluție ridicată
Beneficii
Controlează unitatea interioară din orice locaţie prinintermediul smartphone-ului, laptopului, calculatorului, tabletei sau ecranului tactil.
Unităţile Daikin Altherma sunt adecvate pentru toate climatele, putând face faţă condiţiilor deiarnă extremă, având un domeniu de funcţionare de până la -28 °C
Prezentare video
- Cel mai bun exemplu de calitate sau clasă
- Cea mai pură formă a esenței unui lucru
- Cea mai rafinată parte a unui lucru

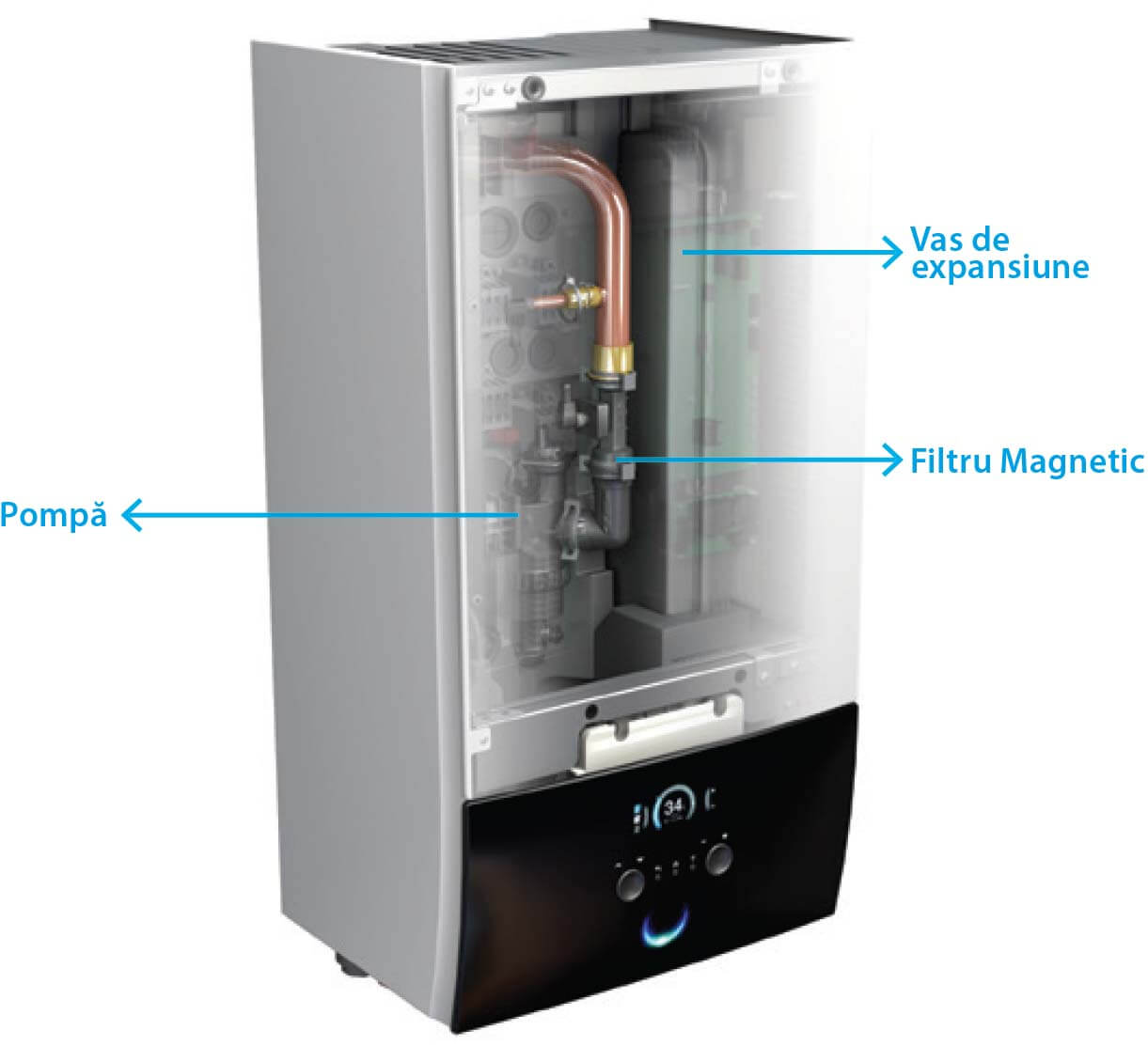

- Includerea tuturor componentelor hidraulice înseamnăcă nu sunt necesare componente ale terților
- Plăcile electronice și componentele hidraulicesunt amplasate frontal, pentru acces ușor
- Datorită dimensiunilor compacte este posibilă instalarea întrun spațiu mic și aproape că nu sunt necesare spații laterale

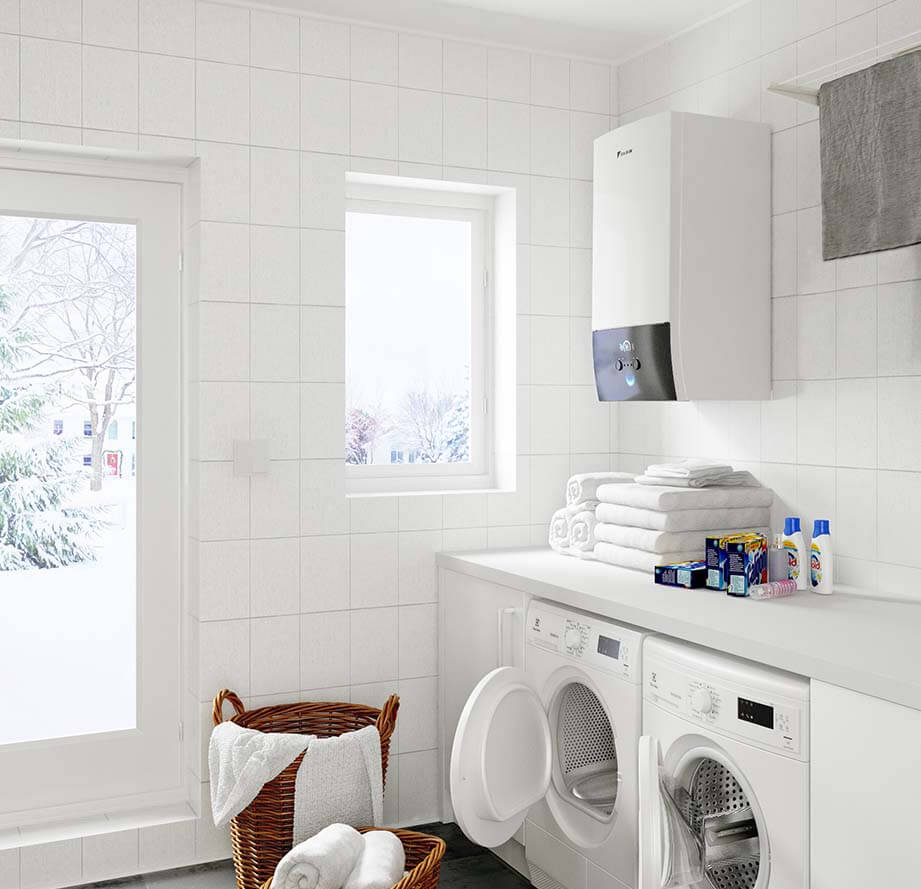

- Datorită designului elegant, unitatea se asorteazăperfect cu celelalte aparate de uz casnic
- Poate fi combinată cu un rezervor de stocare termică din oțel inoxidabil sau ECH2O
- Principiul apei proaspete: beneficiați de apă caldămenajeră conform cererii și eliminați riscul contaminării șisedimentării
- Performanță optimă în producerea apei calde menajere:cu performanță ridicată la nivelul robinetelor
- Pregătită pentru viitor: posibilitate de integrare a energieisolare regenerabile și a altor surse de căldură, de exemplumașini de gătit
- Greutatea redusă și construcția robustă a unității,combinate cu principiul cascadei oferă opțiuni flexibile de instalare
EPRA014-018DW
-
-
-
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
Dimensiuni
Unitate
Înălţime
mm
1,003
1,003
1,003
-
-
Lăţime
mm
1,270
1,270
1,270
-
-
Adâncime
mm
533
533
533
Greutate
Unitate
-
kg
151
151
151
Domeniu de funcţionare
Răcire
Min.
°CDB
10
10
10
-
-
Max.
°CDB
43
43
43
-
Apă caldă menajeră
Max.
°CDB
35
35
35
-
-
Min.
°CDB
-28
-28
-28
Piping connections
Diferenţa de nivel, IU - OU
Max.
m
10.0
10.0
10.0
Nivel de putere sonoră
Heating
Nom.
dBA
56.0 (1)
56.0 (1)
59.0 (1)
-
Cooling
Nom.
dBA
56.0 (1)
56.0 (1)
59.0 (1)
Nivelul de presiune sonoră
Încălzire
Nom.
dBA
43.0 (2)
43.0 (2)
48.0 (2)
-
Răcire
Nom.
dBA
43.0 (2)
43.0 (2)
48.0 (2)
Agent frigorific
Type
Nom.
dBA
R-32
R-32
R-32
-
GWP
Nom.
dBA
675.0
675.0
675.0
Nivelul de presiune sonoră
Cantitate
Nom.
TCO2Eq
2.84
2.84
2.84
-
Încărcare
Nom.
kg
4.20
4.20
4.20
Power supply
Name
-
-
W1
W1
W1
-
Phase
-
-
3~
3~
3~
-
Frecvenţă
-
Hz
50
50
50
-
Tensiune
-
V
400
400
400
Current
Recommended fuses
-
A
16
16
16
Note
-
-
-
(1) - Răcire Ta 35°C - LWE 18°C (DT = 5°C) - Încălzire Ta termometru uscat/termometru umed 7°C/6°C - LWC 35℃ (DT = 5°C)
Note
-
-
-
(2) - Nivelul presiunii sonore este măsurat cu ajutorul unui microfon amplasat la o anumită distanţă de unitate. Este o valoare relativă, care depinde de distanţă şi de mediul acustic. Pentru mai multe informaţii, consultaţi desenul spectrului audio. Condiţii: Ta DB/WB 7°C/6°C - LWC 35°C (DT = 5°C).
Note
-
-
-
(3) - Procent al capacităţii de încălzire la Ta DB/WB 7 °C/6 °C - LWC 35 °C (DT = 5 °C)
ETBH-D9W
-
-
-
ETBH16DF9W
Casing
Colour
-
-
White + Black
Casing
Material
-
-
Foaie metalică prevopsită
Dimensiuni
Unitate
Înălţime
mm
840
-
-
Lăţime
mm
440
-
-
Adâncime
mm
390
Greutate
Unitate
-
kg
38.0
Nivel de putere sonoră
Nom.
-
dBA
44.0 (4)
Nivelul de presiune sonoră
Nom.
-
dBA
30.0 (5)
Domeniu de funcţionare
Încălzire, Partea de apă
Min.
°C
0 (6)
Domeniu de funcţionare
Încălzire, Partea de apă
Max.
°C
0 (6)
-
Răcire, Ambiant
Min.
°CDB
0 (6)
-
Răcire, Partea de apă
Min.
°C
0 (6)
-
Name
Max.
°C
0 (6)
Power supply
Name
Nume
mm
Consultaţi nota 8
Încălzitor electric
Alimentare curent
Nume
mm
9W
-
Drain
Faze
Hz
3
-
-
Frecvenţă
Hz
50
-
-
Tensiune
V
400
-
Siguranţe recomandate
Tensiune
A
20.000 (9)
Note
-
-
-
(1) - Zona de funcţionare se extinde pentru a reduce debitul numai atunci când unitatea funcţionează în modul numai pompă de căldură. (Nu la pornire, nu funcţionare BUH, nu funcţionare în timpul degivrării)
Note
-
-
-
(2) - Se bazează pe o dT de 45 K
Note
-
-
-
(3) - Include conducte + încălzitor de rezervă; fără vas de expansiune
Note
-
-
-
(4) - Se exclude apa din unitate. Volumul minim de apă este suficient pentru majoritatea aplicaţiilor. În timpul proceselor critice o cantitate suplimentară de apă poate fi necesară.
Note
-
-
-
(5) - Măsurat la o pierdere de presiune de 10 kPa în sistemul de încălzire, în condiții de funcționare ale apei de ieșire de 47-55 °C, într-o cameră cu o temperatură ambiantă de 20 °C. DB/WB 7°C/6°.
Note
-
-
-
(6) - Valoarea este măsurată într-o cameră fără ecou, la 1 m distanță de unitate. Este o valoare relativă, dependentă de distanţă/mediul acustic. Nivelul pres. sonore menționat este măsurat la o pierdere de pres. de 10 kPa în sist. de încălzire, în condiții de funcț. a apei de ieșire de 47-55 °C, într-o cameră cu temp. ambiantă de 20 °C.
Note
-
-
-
(7) - Consultaţi domeniul de funcţionare al unităţii.
Note
-
-
-
(8) - În funcţie de modul de funcționare; consultaţi manualul de instalare.
Note
-
-
-
(9) - Alimentarea cu curent a casetei hidro menţionată mai sus se foloseşte numai cu încălzitorul de rezervă. Cutia de conexiuni şi pompa casetei hidro sunt furnizate prin intermediul unităţii exterioare. Rezervorul de apă caldă menajeră opţional are o alimentare cu curent separată.
Note
-
-
-
(10) - 4 poli, curbă de 20 A, 400 V, clasă de declanșare C (consultați schema electrică)
ETBX-D9W
-
-
-
ETBX16DF9W
Casing
Colour
-
-
White + Black
Casing
Material
-
-
Foaie metalică prevopsită
Dimensiuni
Unitate
Înălţime
mm
840
-
-
Lăţime
mm
440
-
-
Adâncime
mm
390
Greutate
Unitate
-
kg
38.0
Nivel de putere sonoră
Nom.
Min.
dBA
44.0 (4)
Nivelul de presiune sonoră
Nom.
Max.
dBA
30.0 (5)
Domeniu de funcţionare
Încălzire, Partea de apă
Min.
°C
0 (6)
Domeniu de funcţionare
-
Max.
°C
0 (6)
-
Răcire, Ambiant
Min.
°CDB
0 (6)
-
Răcire, Partea de apă
Min.
°C
0 (6)
-
Răcire, Partea de apă
Max.
°C
0 (6)
Power supply
Name
Max.
°C
Consultaţi nota 8
Încălzitor electric
Alimentare curent
Nume
-
9W
Încălzitor electric
Alimentare curent
Faze
dBA
3
-
Cooling
Frecvenţă
Hz
50
Nivelul de presiune sonoră
Încălzire
Tensiune
V
400
Agent frigorific
Siguranţe recomandate
-
A
20.000 (10)
Note
-
-
-
(1) - Zona de funcţionare se extinde pentru a reduce debitul numai atunci când unitatea funcţionează în modul numai pompă de căldură. (Nu la pornire, nu funcţionare BUH, nu funcţionare în timpul degivrării)
Note
-
-
-
(2) - Include conducte + încălzitor de rezervă; fără vas de expansiune
Note
-
-
-
(3) - Se exclude apa din unitate. Volumul minim de apă este suficient pentru majoritatea aplicaţiilor. În timpul proceselor critice o cantitate suplimentară de apă poate fi necesară.
Note
-
-
-
(4) - Măsurat la o pierdere de presiune de 10 kPa în sistemul de încălzire, în condiții de funcționare ale apei de ieșire de 47-55 °C, într-o cameră cu o temperatură ambiantă de 20 °C. DB/WB 7°C/6°.
Note
-
-
-
(5) - Valoarea este măsurată într-o cameră fără ecou, la 1 m distanță de unitate. Este o valoare relativă, dependentă de distanţă/mediul acustic. Nivelul pres. sonore menționat este măsurat la o pierdere de pres. de 10 kPa în sist. de încălzire, în condiții de funcț. a apei de ieșire de 47-55 °C, într-o cameră cu temp. ambiantă de 20 °C.
Note
-
-
-
(6) - Consultaţi domeniul de funcţionare al unităţii.
Note
-
-
-
(7) - În funcţie de modul de funcționare; consultaţi manualul de instalare.
Note
-
-
-
(8) - Alimentarea cu curent a casetei hidro menţionată mai sus se foloseşte numai cu încălzitorul de rezervă. Cutia de conexiuni şi pompa casetei hidro sunt furnizate prin intermediul unităţii exterioare. Rezervorul de apă caldă menajeră opţional are o alimentare cu curent separată.
Note
-
-
-
(9) - 4 poli, curbă de 20 A, 400 V, clasă de declanșare C (consultați schema electrică)
Descarcă Manualul de Exploatare
Cuprins
- Despre documentație;
- Instrucțiuni de tehnica securității pentru utilizator;
- Despre sistem;
- Ghid rapid;
- Funcționarea;
- Sfaturi pentru economisirea energiei;
- Întreținere și deservire;
- Depanarea;
- Dezafectarea;
- Glosar;
- Setări instalator: Tabele ce trebuie completate de instalator.
