Daikin Altherma 3H HT cu boiler încorporat pentru locuințe cu o suprafață de 160-260mp
Disponibil la comandă
Tip alimentare: trifazic
Descriere
- În funcționarea numai în pompă de căldură,unitatea exterioară introduce o temperatură a apei de ieșire de 70 °C la otemperatură exterioară de -15 °C

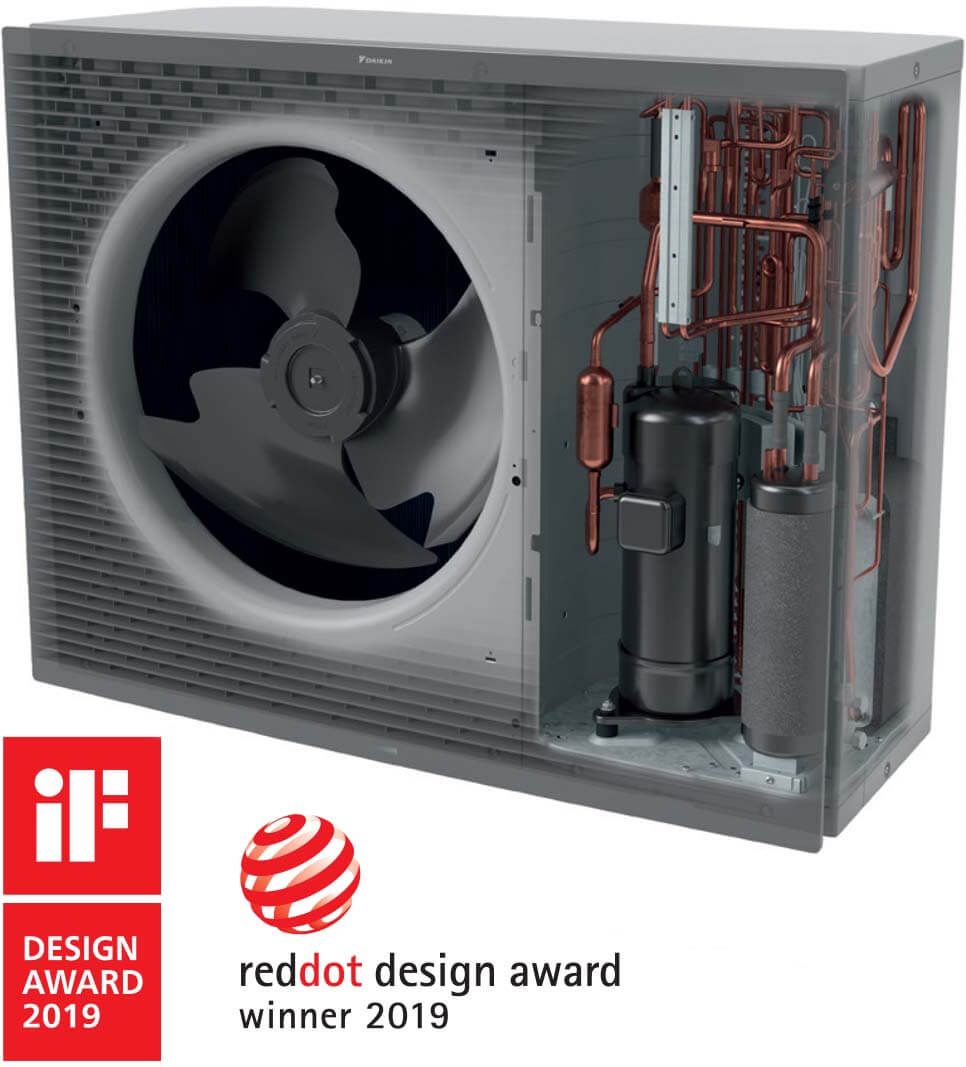

- Unitatea exterioară extrage căldura din aerulexterior, chiar și la -28 °C

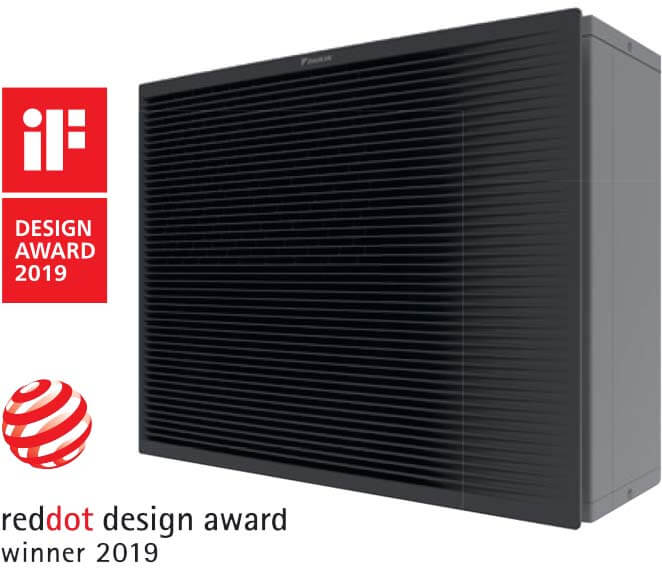

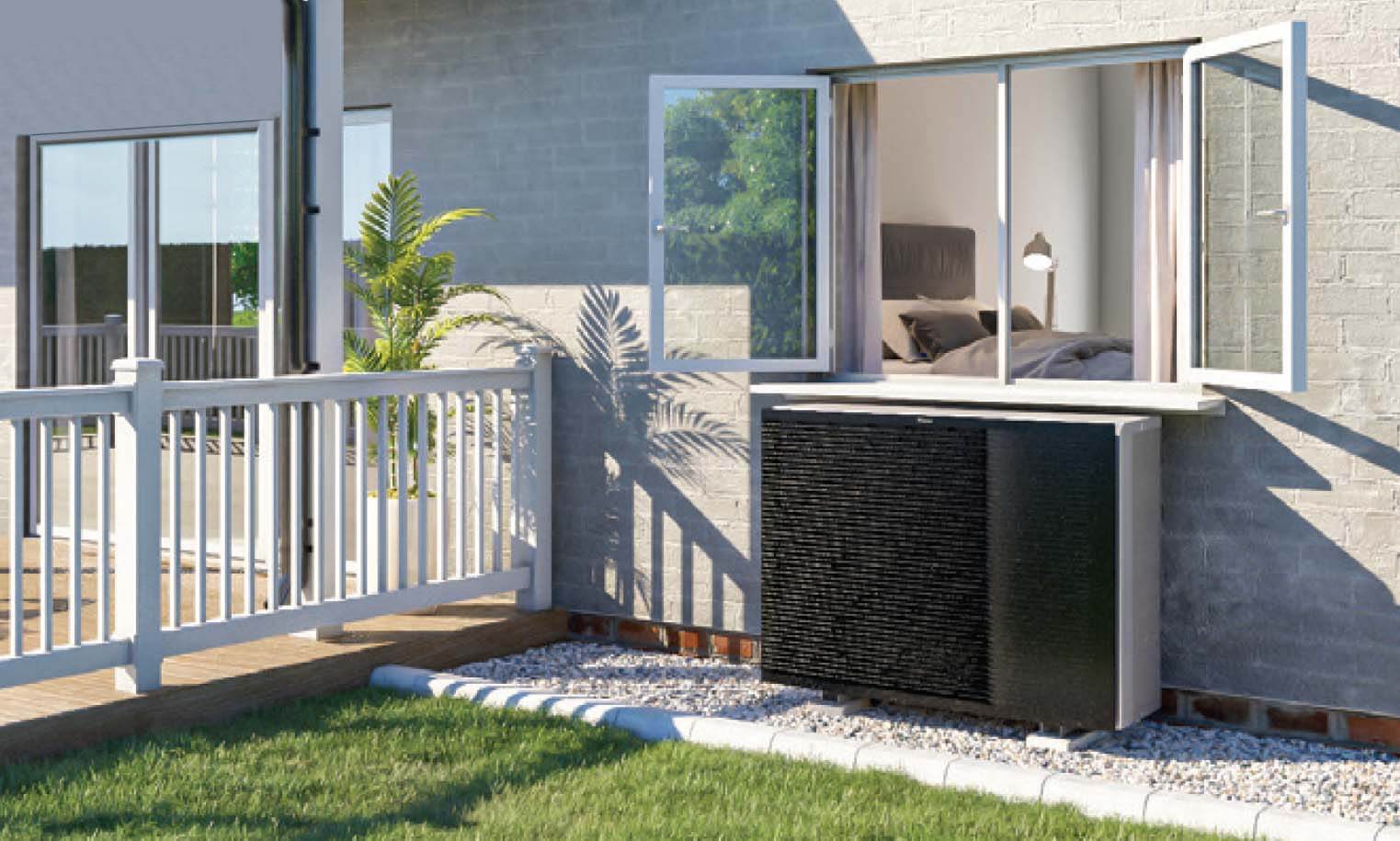

- Designul suplu al unității se integrează cu alte aparate electrocasnice.
Alegerea unui produs R-32 reduce impactulasupra mediului cu 68% în comparație cu R-410A și conduce la scăderea directă aconsumului de energie datorită eficienței sale energetice înalte, implicând ocantitate de agent frigorific mai mică cu 30%
- La o temperatură exterioară de -15 °C,unitatea exterioară limitează pierderea de capacitate de încălzire

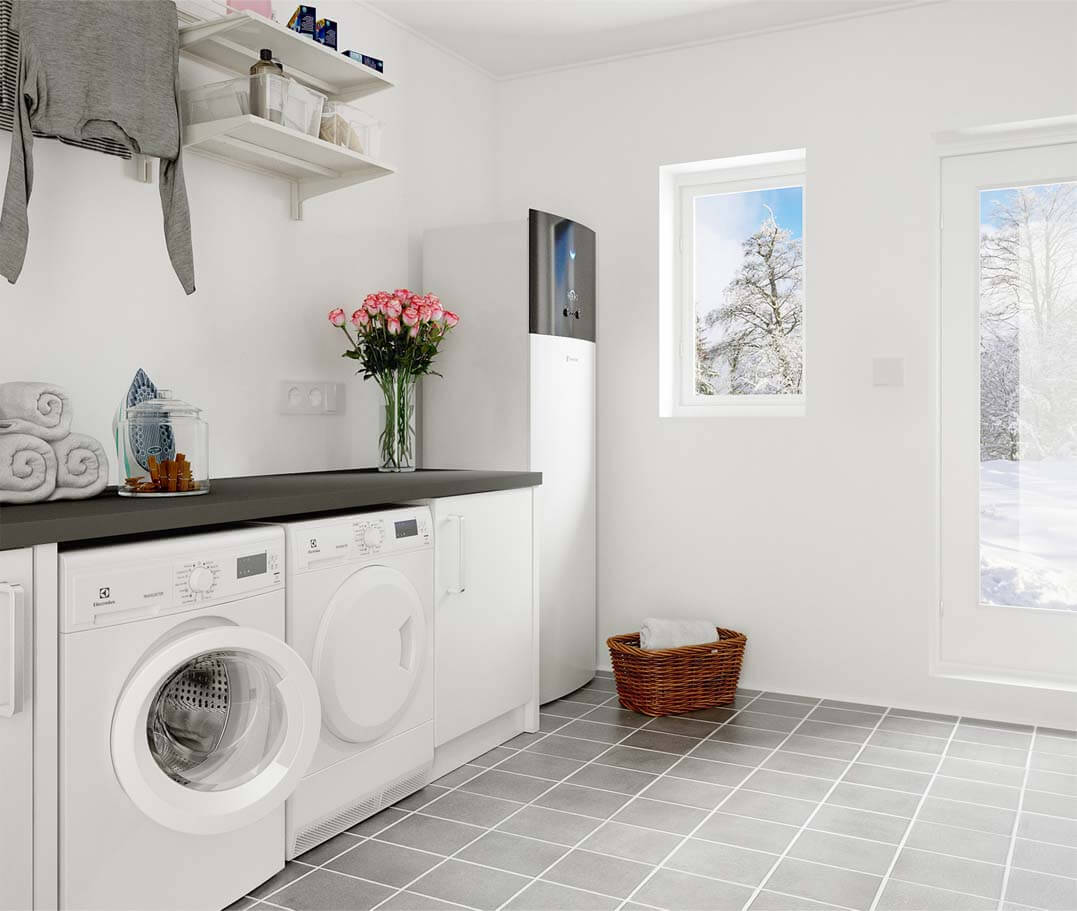

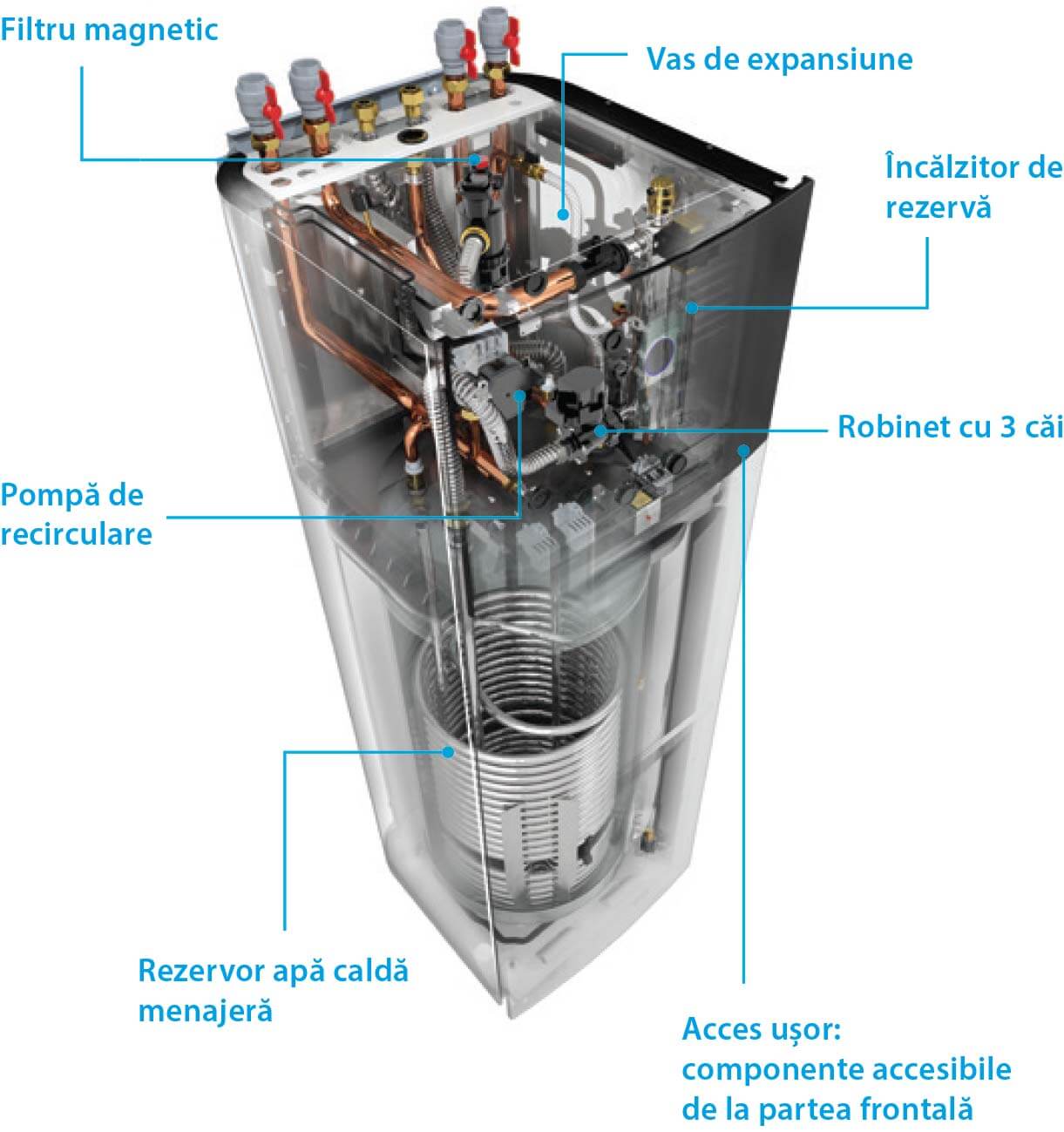

- Unitate interioară integrată: unitate multifuncţională de pardoseală, care include rezervorul de apă caldă menajeră
- Includerea tuturor componentelor hidrauliceexclude utilizarea de componente de la producători terți
- Designul suplu al unității se integrează cualte aparate electrocasnice.
- Unitate interioară integrată: unitate multifuncţională de pardoseală, care include rezervorul de apă caldă menajeră

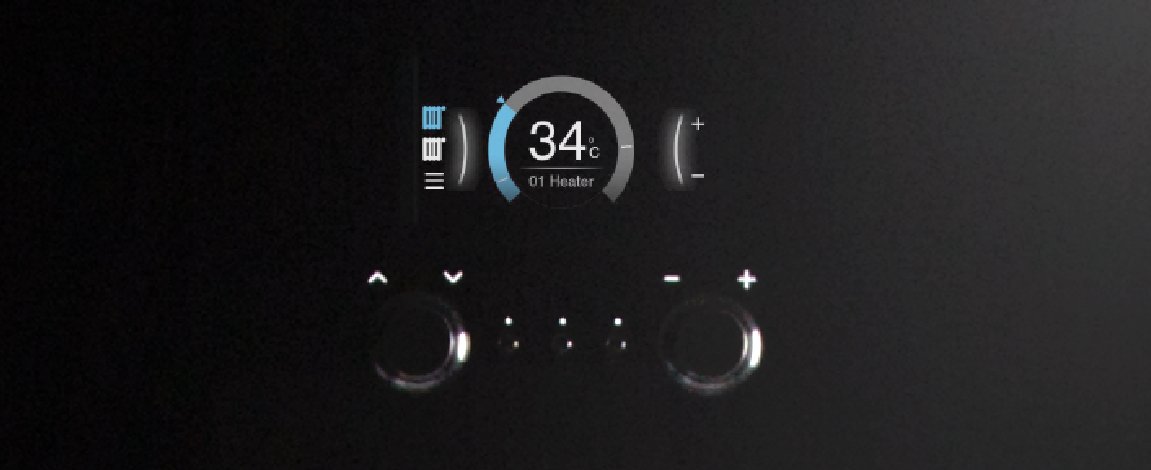

- Configurare rapidă în 9 pași cu un expert cuinterfață color la rezoluție ridicată
Beneficii

Controlează unitatea interioară din orice locaţie prinintermediul smartphone-ului, laptopului, calculatorului, tabletei sau ecranului tactil.

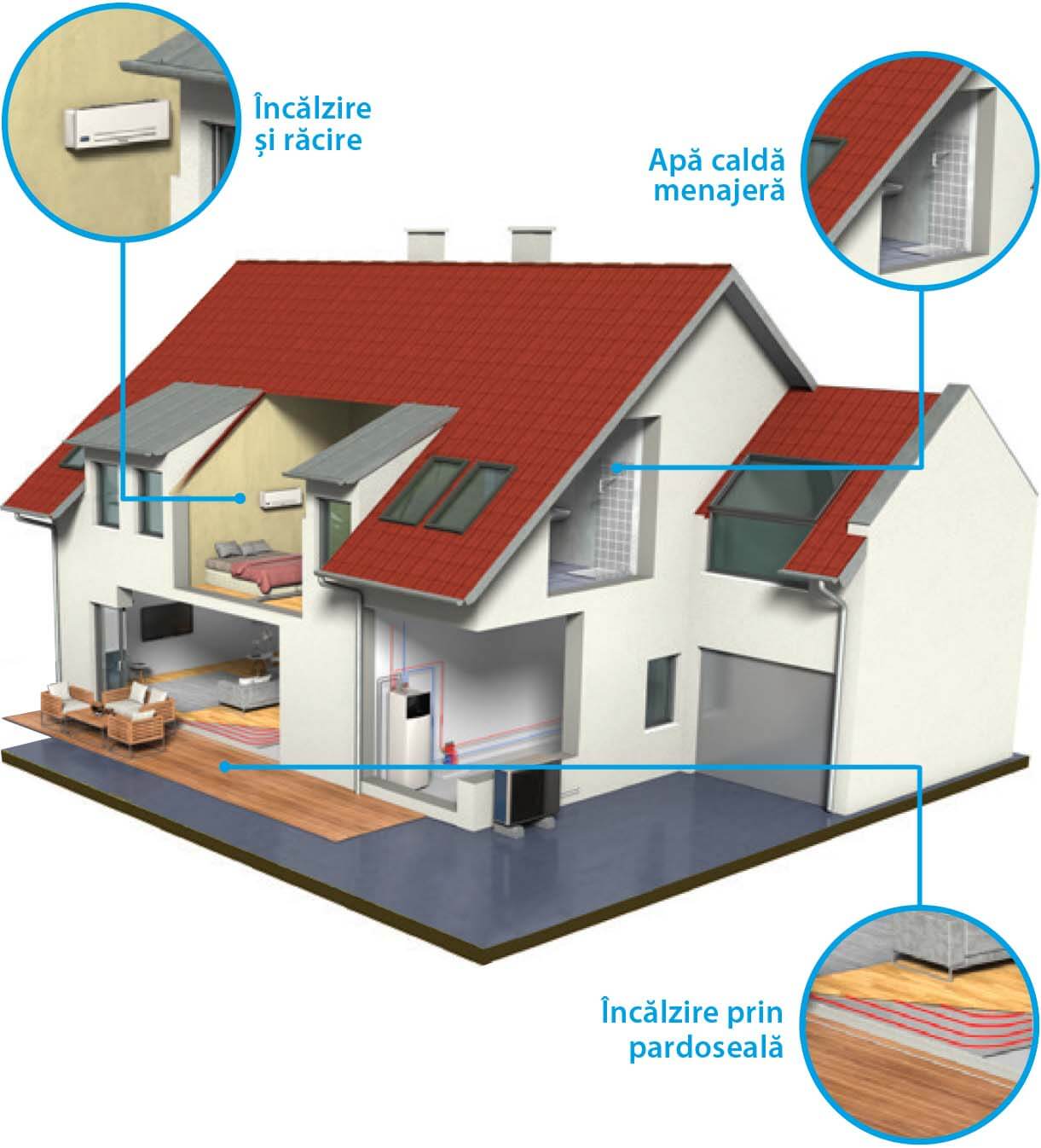

Unităţile Daikin Altherma sunt adecvate pentru toate climatele, putând face faţă condiţiilor deiarnă extremă, având un domeniu de funcţionare de până la -28 °C
Prezentare video
- Cel mai bun exemplu de calitate sau clasă
- Cea mai pură formă a esenței unui lucru
- Cea mai rafinată parte a unui lucru












- Un rezervor din oțel inoxidabil pentru apă caldămenajeră, de 180 sau 230 l, împreună cu o pompă decăldură asigură instalarea mai rapidă, comparativ cusistemele tradiționale
- Includerea tuturor componentelor hidrauliceînseamnă că nu sunt necesare componente aleterților.
- Plăcile electronice și componentele hidraulice suntamplasate frontal, pentru acces ușor

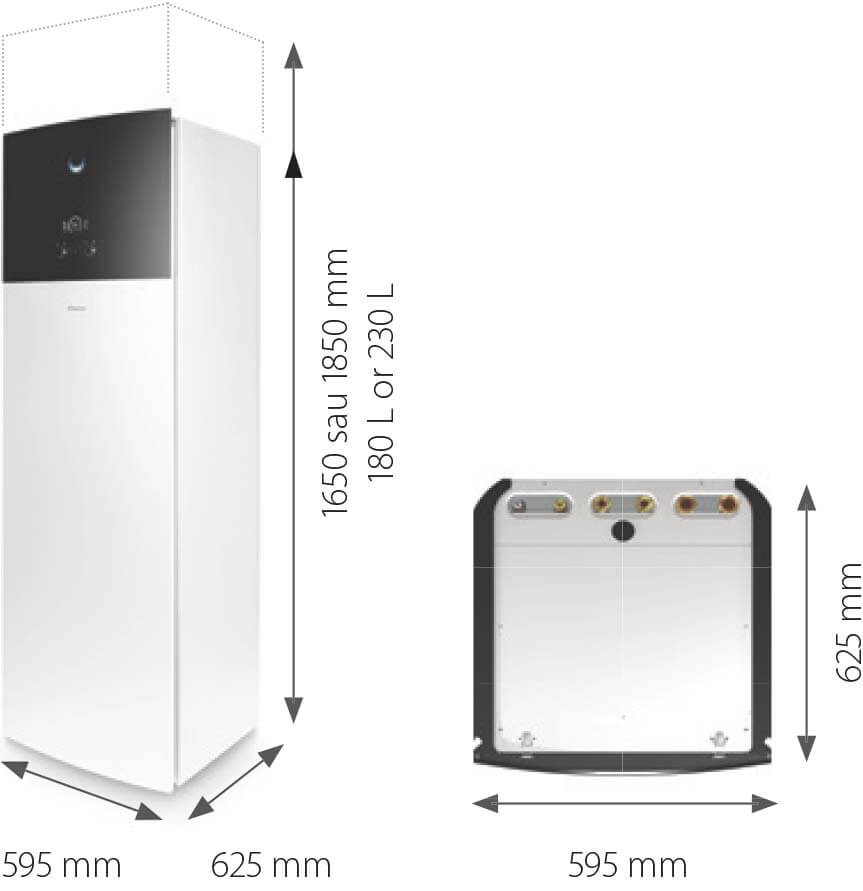

- Amprentă de instalare la sol mică, de 595 x 625 mm
- Sunt disponibile modele cu opțiunea unui încălzitorde rezervă integrat de 6 sau 9 kW
- Modele cu 2 zone, care asigură monitorizareatemperaturii pentru 2 zone




EPRA014-018DW
-
-
-
EPRA14DAW1
EPRA16DAW1
EPRA18DAW1
Dimensiuni
Unitate
Înălţime
mm
1,003
1,003
1,003
-
-
Lăţime
mm
1,270
1,270
1,270
-
-
Adâncime
mm
533
533
533
Greutate
Unitate
-
kg
151
151
151
Domeniu de funcţionare
Răcire
Min.
°CDB
10
10
10
-
-
Max.
°CDB
43
43
43
-
Apă caldă menajeră
Max.
°CDB
35
35
35
-
-
Min.
°CDB
-28
-28
-28
Piping connections
Diferenţa de nivel, IU - OU
Max.
m
10.0
10.0
10.0

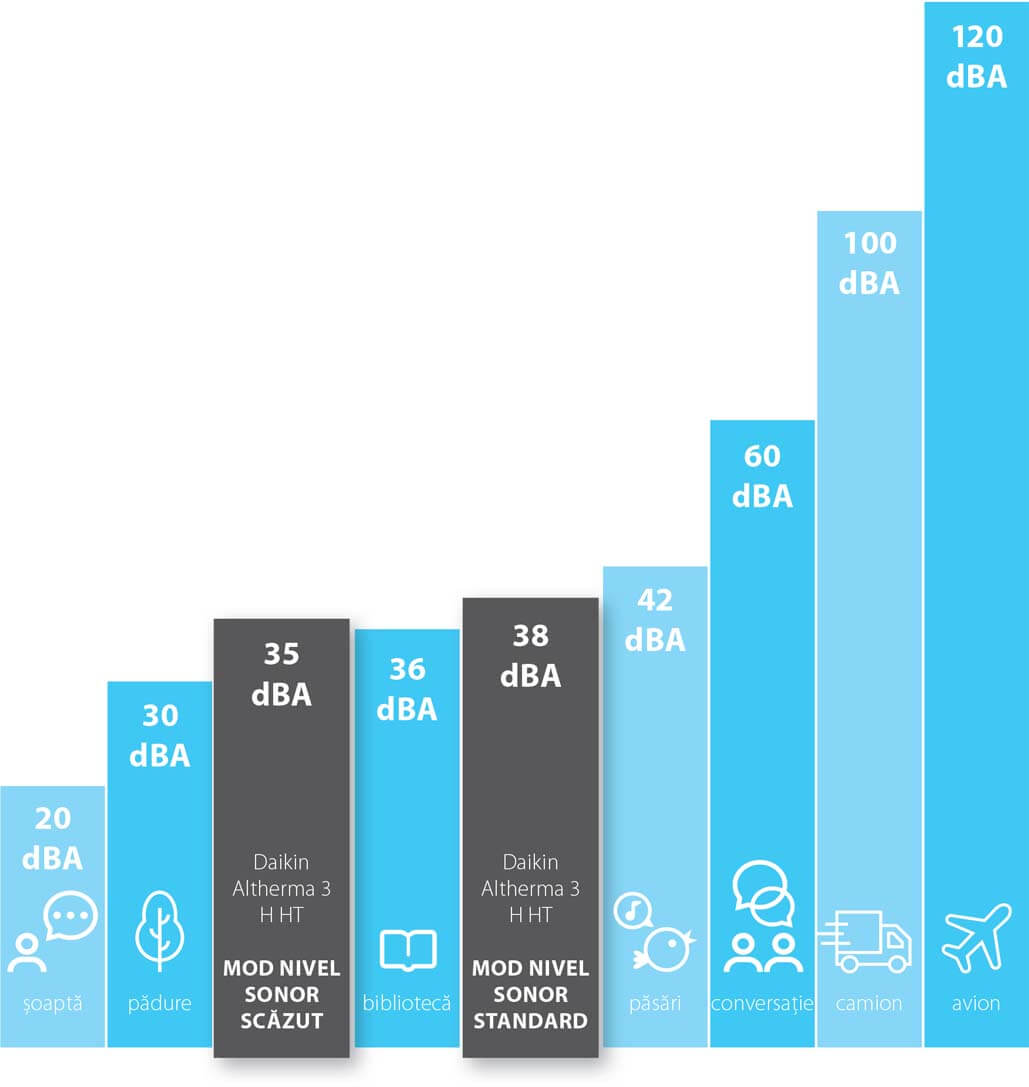

Nivel de putere sonoră
Heating
Nom.
dBA
56.0 (1)
56.0 (1)
59.0 (1)
-
Cooling
Nom.
dBA
56.0 (1)
56.0 (1)
59.0 (1)
Nivelul de presiune sonoră
Încălzire
Nom.
dBA
43.0 (2)
43.0 (2)
48.0 (2)
-
Răcire
Nom.
dBA
43.0 (2)
43.0 (2)
48.0 (2)
Agent frigorific
Type
Nom.
dBA
R-32
R-32
R-32
-
GWP
Nom.
dBA
675.0
675.0
675.0
Nivelul de presiune sonoră
Cantitate
Nom.
TCO2Eq
2.84
2.84
2.84
-
Încărcare
Nom.
kg
4.20
4.20
4.20
Power supply
Name
-
-
W1
W1
W1
-
Phase
-
-
3~
3~
3~
-
Frecvenţă
-
Hz
50
50
50
-
Tensiune
-
V
400
400
400
Current
Recommended fuses
-
A
16
16
16
Note
-
-
-
(1) - Răcire Ta 35°C - LWE 18°C (DT = 5°C) - Încălzire Ta termometru uscat/termometru umed 7°C/6°C - LWC 35℃ (DT = 5°C)
Note
-
-
-
(2) - Nivelul presiunii sonore este măsurat cu ajutorul unui microfon amplasat la o anumită distanţă de unitate. Este o valoare relativă, care depinde de distanţă şi de mediul acustic. Pentru mai multe informaţii, consultaţi desenul spectrului audio. Condiţii: Ta DB/WB 7°C/6°C - LWC 35°C (DT = 5°C).
Note
-
-
-
(3) - Procent al capacităţii de încălzire la Ta DB/WB 7 °C/6 °C - LWC 35 °C (DT = 5 °C)
ETVH-D9W
-
-
-
ETVH16S18DA9W
ETVH16S23DA9W
Casing
Material
-
-
Foaie metalică prevopsită
Foaie metalică prevopsită
Dimensiuni
Unitate
Înălţime
mm
1,650
1,850
-
-
Lăţime
mm
595
595
-
-
Adâncime
mm
625
625
Greutate
Unitate
-
kg
109
118
Nivel de putere sonoră
Nom.
-
dBA
44.0 (5)
44.0 (5)
Nivelul de presiune sonoră
Nom.
-
dBA
30.0 (6)
30.0 (6)
Domeniu de funcţionare
Încălzire, Partea de apă
Max.
°C
0 (7)
0 (7)
Domeniu de funcţionare
Încălzire, Partea de apă
Max.
°C
0 (7)
0 (7)
-
Răcire, Ambiant
Min.
°CDB
0 (7)
0 (7)
-
Răcire, Partea de apă
Min.
°C
0 (7)
0 (7)
-
Răcire, Partea de apă
Max.
°C
0 (7)
0 (7)
Power supply
Name
Max.
°C
Consultaţi nota 9
Consultaţi nota 9
Încălzitor electric
Alimentare curent
Nume
mm
9W
9W
Încălzitor electric
Alimentare curent
Faze
mm
3
3
-
Drain
Frecvenţă
Hz
50
50
-
-
Tensiune
V
400
400
-
Siguranţe recomandate
Tensiune
A
20.000 (10)
20.000 (10)
Note
-
-
-
(1) - Zona de funcţionare se extinde pentru a reduce debitul numai atunci când unitatea funcţionează în modul numai pompă de căldură. (Nu la pornire, nu funcţionare BUH, nu funcţionare în timpul degivrării)
Note
-
-
-
(2) - Se bazează pe o dT de 45 K
Note
-
-
-
(3) - Include conducte + încălzitor de rezervă; fără vas de expansiune
Note
-
-
-
(4) - Se exclude apa din unitate. Volumul minim de apă este suficient pentru majoritatea aplicaţiilor. În timpul proceselor critice o cantitate suplimentară de apă poate fi necesară.
Note
-
-
-
(5) - Măsurat la o pierdere de presiune de 10 kPa în sistemul de încălzire, în condiții de funcționare ale apei de ieșire de 47-55 °C, într-o cameră cu o temperatură ambiantă de 20 °C. DB/WB 7°C/6°.
Note
-
-
-
(6) - Valoarea este măsurată într-o cameră fără ecou, la 1 m distanță de unitate. Este o valoare relativă, dependentă de distanţă/mediul acustic. Nivelul pres. sonore menționat este măsurat la o pierdere de pres. de 10 kPa în sist. de încălzire, în condiții de funcț. a apei de ieșire de 47-55 °C, într-o cameră cu temp. ambiantă de 20 °C.
Note
-
-
-
(7) - Consultaţi domeniul de funcţionare al unităţii.
Note
-
-
-
(8) - În funcţie de modul de funcționare; consultaţi manualul de instalare.
Note
-
-
-
(9) - Alimentarea cu curent a casetei hidro menţionată mai sus se foloseşte numai cu încălzitorul de rezervă. Cutia de conexiuni şi pompa casetei hidro sunt furnizate prin intermediul unităţii exterioare. Rezervorul de apă caldă menajeră opţional are o alimentare cu curent separată.
Note
-
-
-
(10) - 4 poli, curbă de 20 A, 400 V, clasă de declanșare C (consultați schema electrică)
ETVX-D9W
-
-
-
ETVX16S18DA9W
ETVX16S23DA9W
Casing
Material
-
-
Foaie metalică prevopsită
Foaie metalică prevopsită
Dimensiuni
Unitate
Înălţime
mm
1,650
1,850
-
-
Lăţime
mm
595
595
-
-
Adâncime
mm
625
625
Greutate
Unitate
-
kg
109
118
Nivel de putere sonoră
Nom.
Min.
dBA
44.0 (5)
44.0 (5)
Nivelul de presiune sonoră
Nom.
Max.
dBA
30.0 (6)
30.0 (6)
Domeniu de funcţionare
Încălzire, Partea de apă
Min.
°C
28 (7)
0 (7)
Domeniu de funcţionare
-
Max.
°C
0 (8)
0 (7)
-
Răcire, Ambiant
Min.
°CDB
0 (8)
0 (7)
-
Răcire, Partea de apă
Min.
°C
0 (8)
0 (7)
-
Răcire, Partea de apă
Max.
°C
0 (8)
0 (7)
Power supply
Name
Max.
°C
Consultaţi nota 9
Consultaţi nota 9
Încălzitor electric
Alimentare curent
Nom.
-
9W
9W
Încălzitor electric
Alimentare curent
Nume
dBA
3
3
-
Cooling
Faze
Hz
50
50
Nivelul de presiune sonoră
Încălzire
Frecvenţă
V
400
400
Agent frigorific
Siguranţe recomandate
-
A
20.000 (10)
20.000 (10)
Note
-
-
-
(1) - Zona de funcţionare se extinde pentru a reduce debitul numai atunci când unitatea funcţionează în modul numai pompă de căldură. (Nu la pornire, nu funcţionare BUH, nu funcţionare în timpul degivrării)
Note
-
-
-
(2) - Se bazează pe o dT de 45 K
Note
-
-
-
(3) - Include conducte + încălzitor de rezervă; fără vas de expansiune
Note
-
-
-
(4) - Se exclude apa din unitate. Volumul minim de apă este suficient pentru majoritatea aplicaţiilor. În timpul proceselor critice o cantitate suplimentară de apă poate fi necesară.
Note
-
-
-
(5) - Măsurat la o pierdere de presiune de 10 kPa în sistemul de încălzire, în condiții de funcționare ale apei de ieșire de 47-55 °C, într-o cameră cu o temperatură ambiantă de 20 °C. DB/WB 7°C/6°.
Note
-
-
-
(6) - Valoarea este măsurată într-o cameră fără ecou, la 1 m distanță de unitate. Este o valoare relativă, dependentă de distanţă/mediul acustic. Nivelul pres. sonore menționat este măsurat la o pierdere de pres. de 10 kPa în sist. de încălzire, în condiții de funcț. a apei de ieșire de 47-55 °C, într-o cameră cu temp. ambiantă de 20 °C.
Note
-
-
-
(7) - Consultaţi domeniul de funcţionare al unităţii.
Note
-
-
-
(8) - În funcţie de modul de funcționare; consultaţi manualul de instalare.
Note
-
-
-
(9) - Alimentarea cu curent a casetei hidro menţionată mai sus se foloseşte numai cu încălzitorul de rezervă. Cutia de conexiuni şi pompa casetei hidro sunt furnizate prin intermediul unităţii exterioare. Rezervorul de apă caldă menajeră opţional are o alimentare cu curent separată.
Note
-
-
-
(10) - 4 poli, curbă de 20 A, 400 V, clasă de declanșare C (consultați schema electrică)
Descarcă Manualul de Exploatare
Cuprins
- Despre documentație;
- Instrucțiuni de tehnica securității pentru utilizator;
- Despre sistem;
- Ghid rapid;
- Funcționarea;
- Sfaturi pentru economisirea energiei;
- Întreținere și deservire;
- Depanarea;
- Dezafectarea;
- Glosar;
- Setări instalator: Tabele ce trebuie completate de instalator.
